风管生产6线S


广州合成全自动数控风管生产六线是我们新的风管生产线。 采用U型结构,减少过板时间,达到每张20-25秒的生产效率。 东洋骨和单股分别由双辘机单独制作骨型,加工后,风管的东洋骨在前,生产大尺寸风管折边时,短边先弯折,更适合大尺寸的风管生产。


所属分类:

广州合成品牌优势:

★ 在暖通空调管道机械方面有着丰富的经验(自 1986 年起)。
★ 在自动螺旋风管成型方面经验丰富(自 2004 年起)。
★ 丰富的自动风管生产线经验(2006年至今)。
★ 拥有业内较大的暖通空调管道制造机库存量。
★ 中国暖通管道机械品种较全的厂家。



特征:

★ 送料机构采用液压伺服系统,机械手有助于保证机器的稳定性和速度,以及定位系统的精度。
★ 制作一个L形工件只需20-25秒,效率比直线型提高一倍。
★ 日处理量可达800-2500平方米。
★ 所有滚轴均采用轴承钢制造,使用寿命延长5倍以上。
★ 数控系统节料模式下,每卷废料小于20mm。
★ 具有生产记忆功能,可对生产订单进行跟踪检查。
★ 短边先弯,更适用于风管封口和厚料。

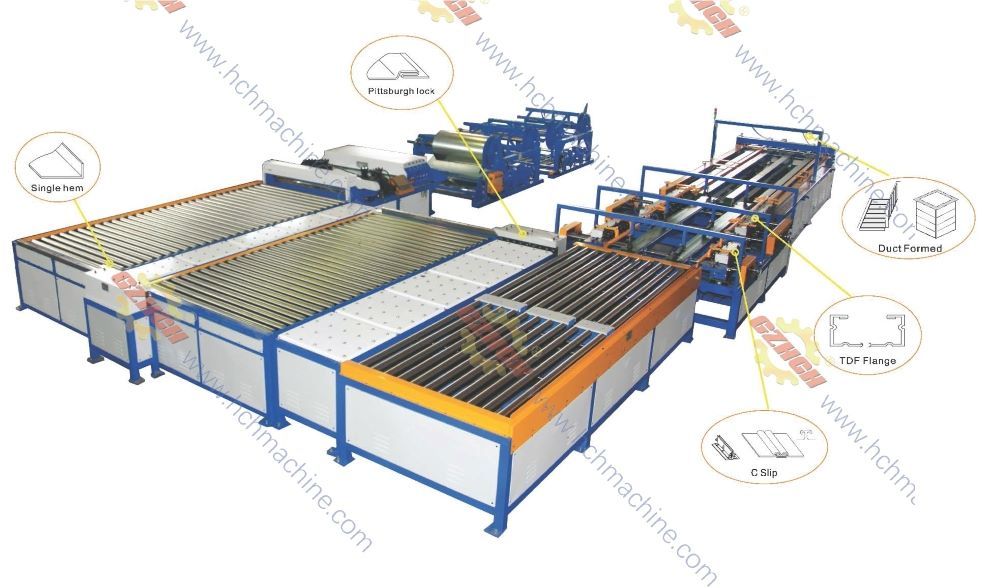

风管生产线6线S

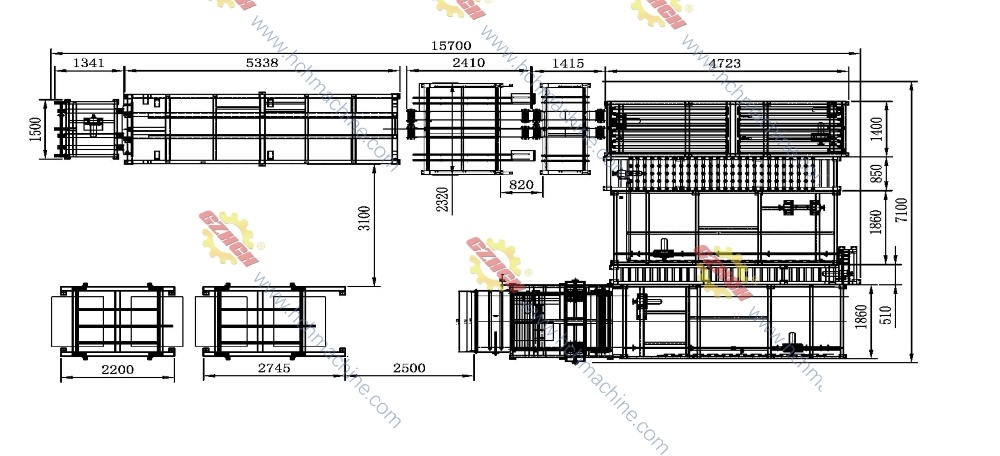

★风管生产6线S布置图★

风管生产线6线S-平面图

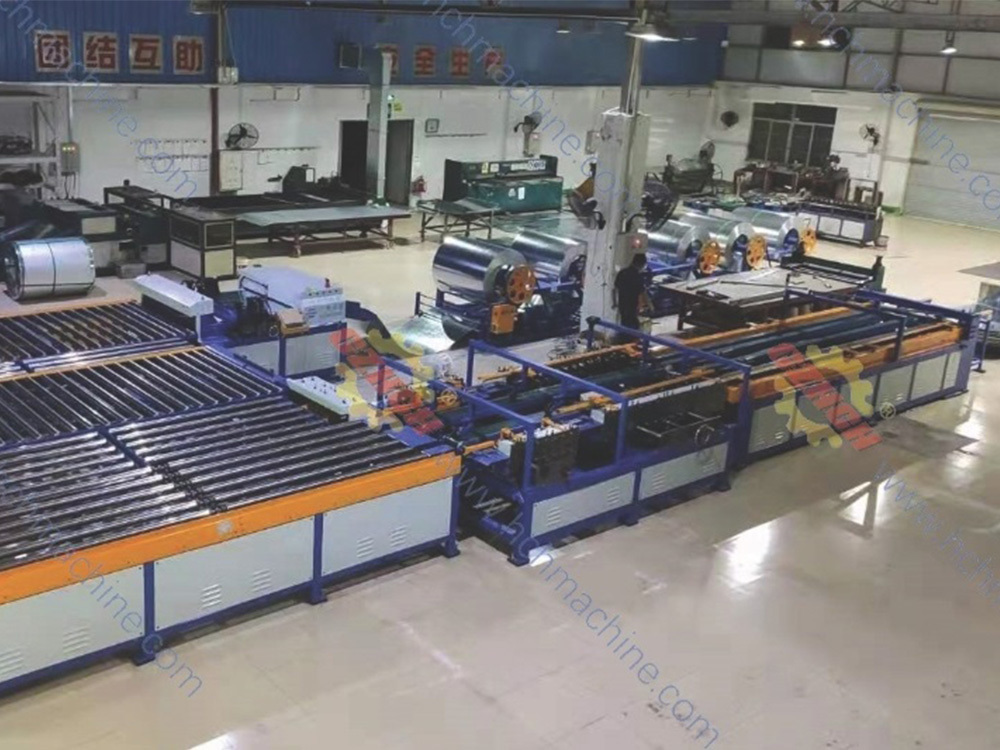

★风管生产6线S项目现场实绩★

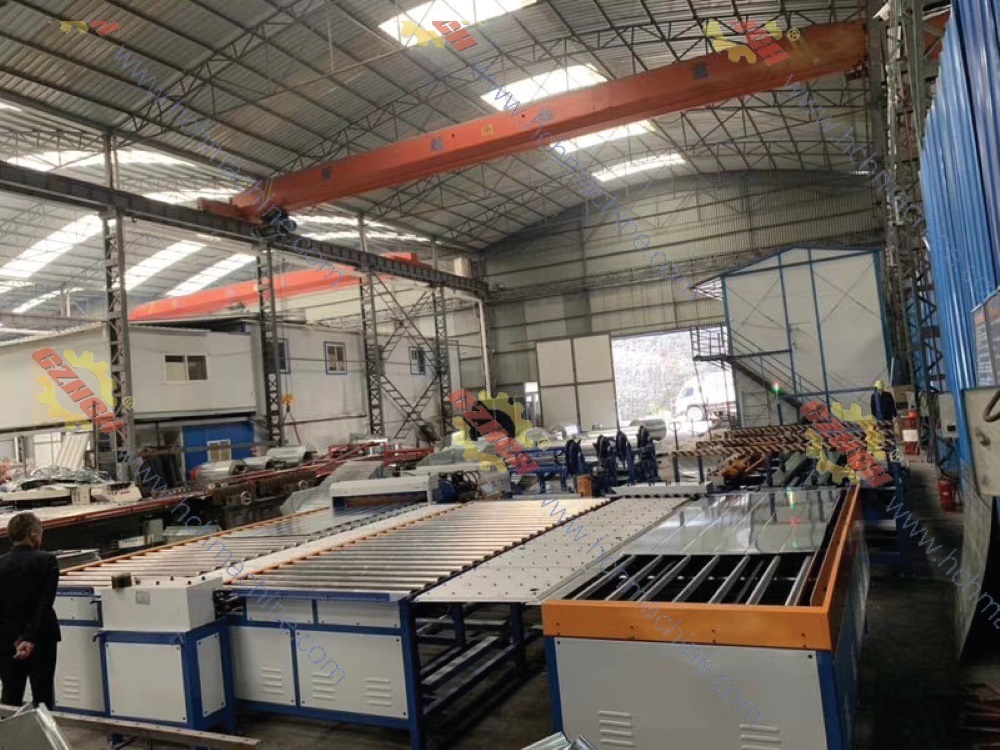

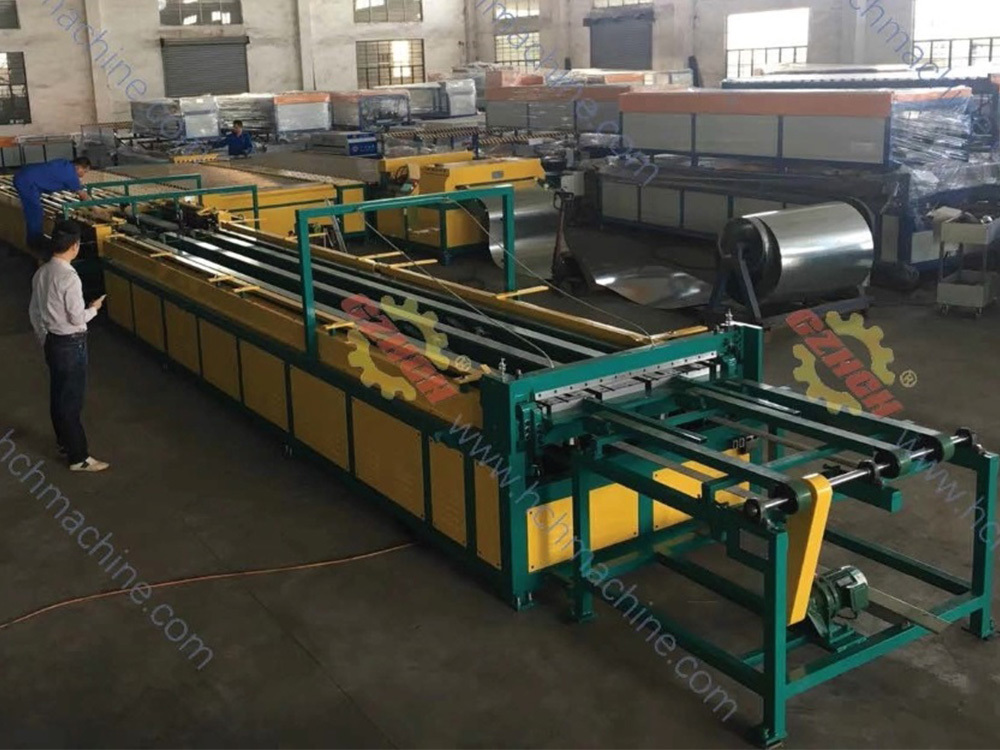

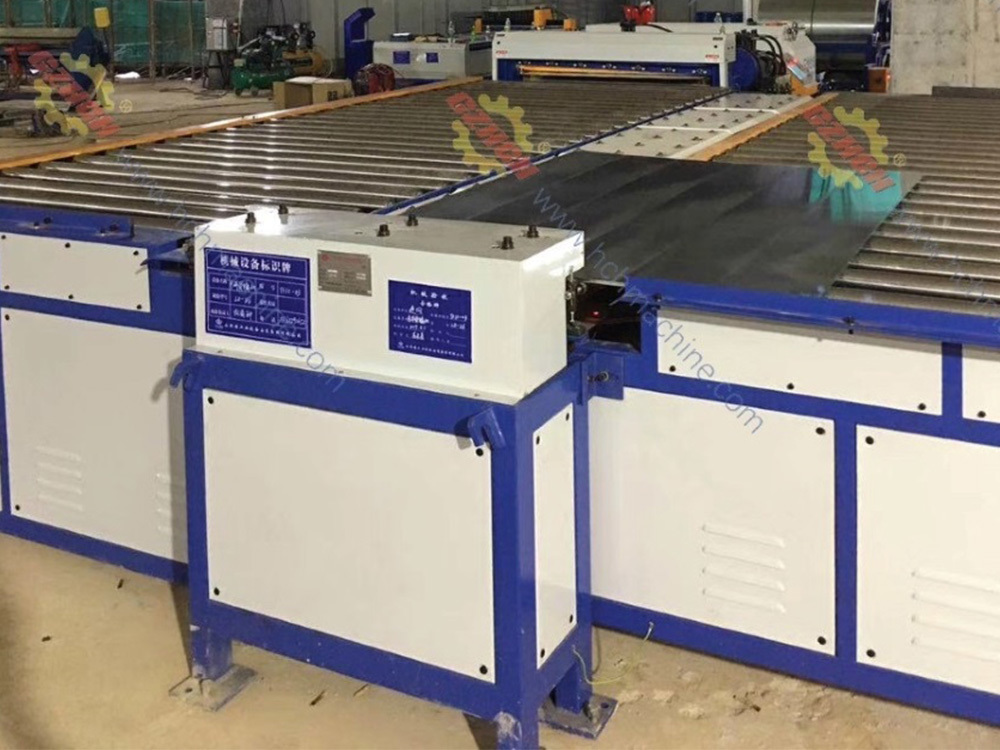

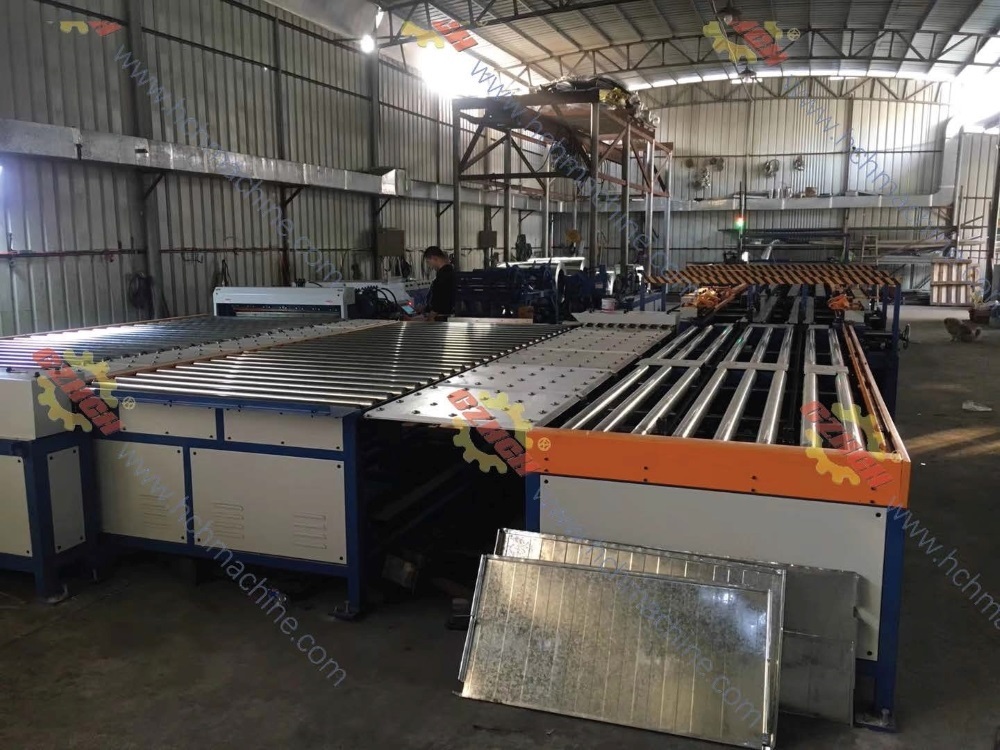

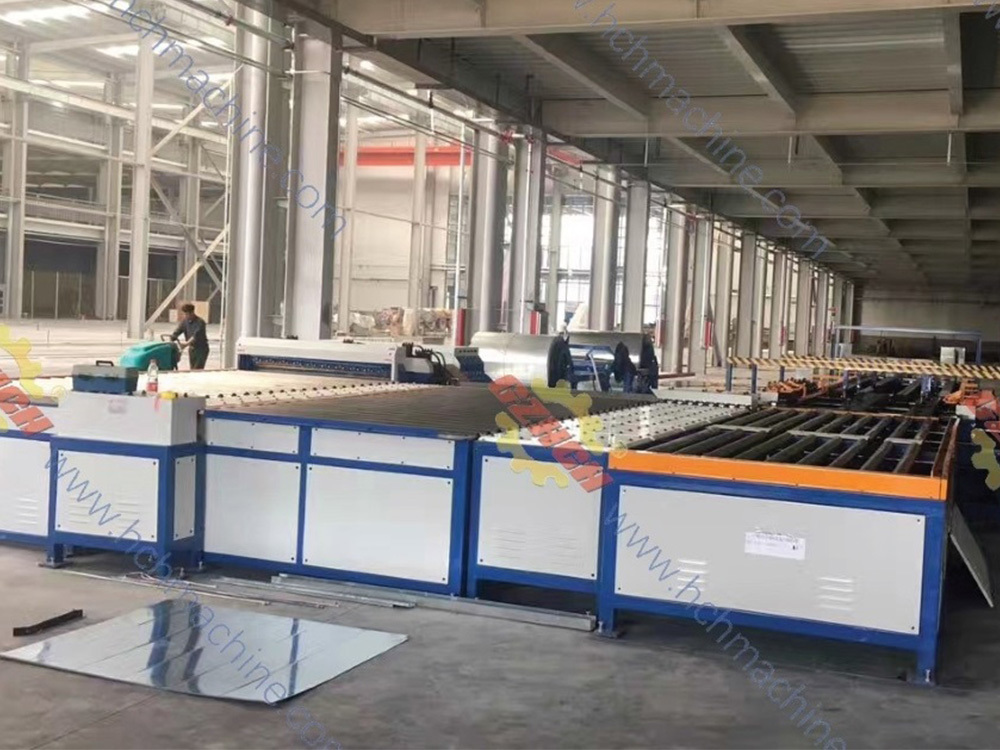

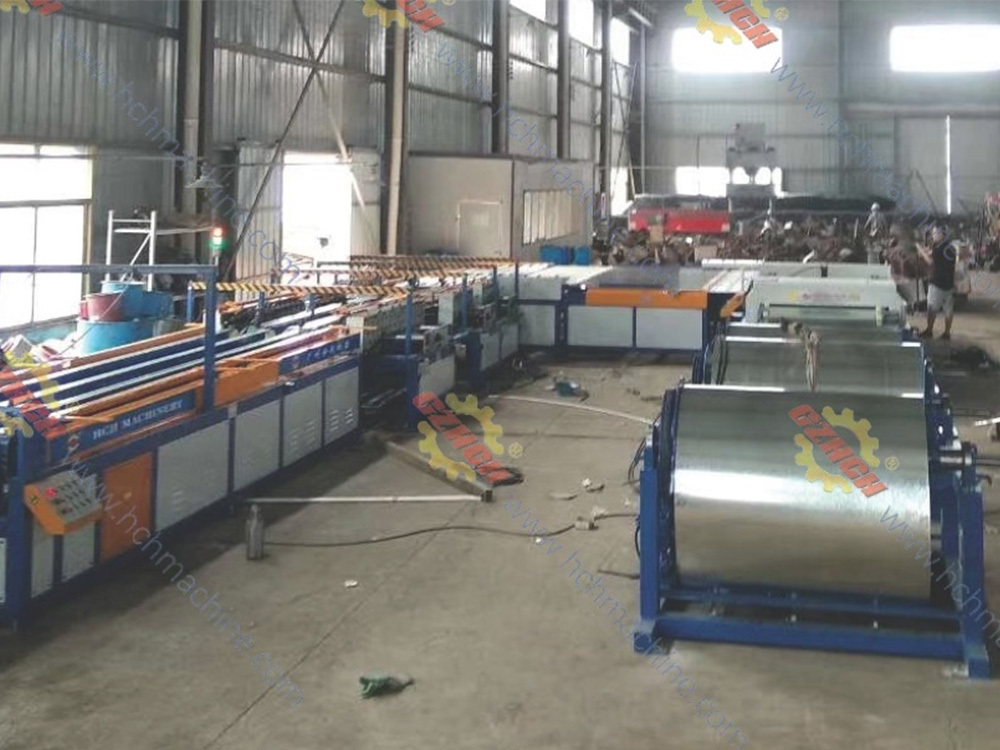

风管生产线-客户现场 风管生产线-客户现场
风管生产线-客户现场 风管生产线-客户现场
风管生产线-客户现场 风管生产线-客户现场
风管生产线-客户现场 风管生产线-客户现场
风管生产线-客户现场 风管生产线-客户现场

全自动数控风管生产六线基本配置:

1. 双线圈开卷机
2. HCH-II 主机
3. 运输平台A
4.东洋骨合缝机(可选:暗扣骨)
5. 运输平台B
6. 单骨成型机
7.运输平台C
8. 双联动角铁法兰(或双联动扣骨辘骨机)成型机
9. 双联 TDF (TDX) 法兰成型机
10. 伺服弯曲装置
11. 风管传输架
12.(可选)压板装置
13.(可选)冲支撑孔装置
14.(选配)共板法兰冲孔装置

型号 加工板厚(mm) 卷料宽度(mm) 卷料宽度(Kg) 重量(Kg) 外形尺寸(mm)
HCH-VI-1300S 0.6-1.2 1250 6000*4 18000 16000*8000*1300
HCH-VI-1600S 1520 20000 16000*8500*1300
HCH-VI-1300BS 0.6-1.5 1250 20000 16000*8000*1300
HCH-VI-1600BS 1520 21000 16000*8500*1300
提示:详细参数请联系我们的销售代表。

★★★广州合成天工机器制造有限公司可以为您提供两种自动制造风管的风管生产线机器的方案,我们会根据不同客户的需求推荐整机系列,有不同需求的客户可联系我们业务咨询★★★
